Ступінь захисту IP, класифікація і типи

Зміст:

• Що таке ступінь захисту IP
• Ступені захисту IP таблиця
• Ступінь захисту IP для ванної
• Ступінь захисту IP для вулиці

Ступінь захисту IP (Ingress Protection) є міжнародним стандартом для визначення рівня захищеності з твердих частинок та рідини електронних пристроїв. Код ІР має дві цифри. Перша цифра - це захищеність від твердих речовин, а друга - води. Завдяки цьому стандарту можна оцінити надійність світильників, освітлення та іншого електронного обладнання. Це дуже важливо, якщо вироби використовують у вологому чи запиленому приміщенні, або ж відкритому середовищі.

Що таке ступінь захисту IP

IP (Ingress Protection) — це міжнародний стандарт, що проводить класифікацію рівня захисту механізму електронних пристроїв - проникнення твердих предметів, пилу та рідини.

Ось яка є на ступінь захисту IP розшифровка.

Першою цифрою може бути - 0 до 6. І вона вказує захищеність - пилу та твердих предметів:

• 0 - якщо немає захищеність.
• 1 - твердих предметів розміром більше 50 мм.
• 2 - твердих предметів розміром більше 12,5 мм.
• 3 - предметів розміром більше 2,5 мм.
• 4 - предметів розміром більше 1 мм.
• 5 - пил (обмежений вхід, але не повне запобігання).
• 6 - повна захищеність пилу.

З другої цифри ми дізнаємось рівень захищеності - рідин і вологи. Вона може бути - 0 до 9:

• 0 - відсутність захищеності.
• 1 - від крапель, що падають вертикально.
• 2 - крапель, що падають під кутом до 15°.
• 3 - бризок рідини під кутом до 60°.
• 4 - бризок з будь-якого напрямку.
• 5 - струменів з будь-якого напрямку.
• 6 - сильних струменів або морських хвиль.
• 7 - при зануренні у воду на глибину до 1 метра протягом короткого часу.
• 8 - при тривалому зануренні у воду на глибину понад 1 метр.
• 9 - сильних водяних струменів високої температури.

Розповсюджений стандарт ІР67, наприклад, має значення, що пристрій і його корпус повністю захищено - пилу і він може витримати 30-хвилинне занурення у воду на глибину 1 м.

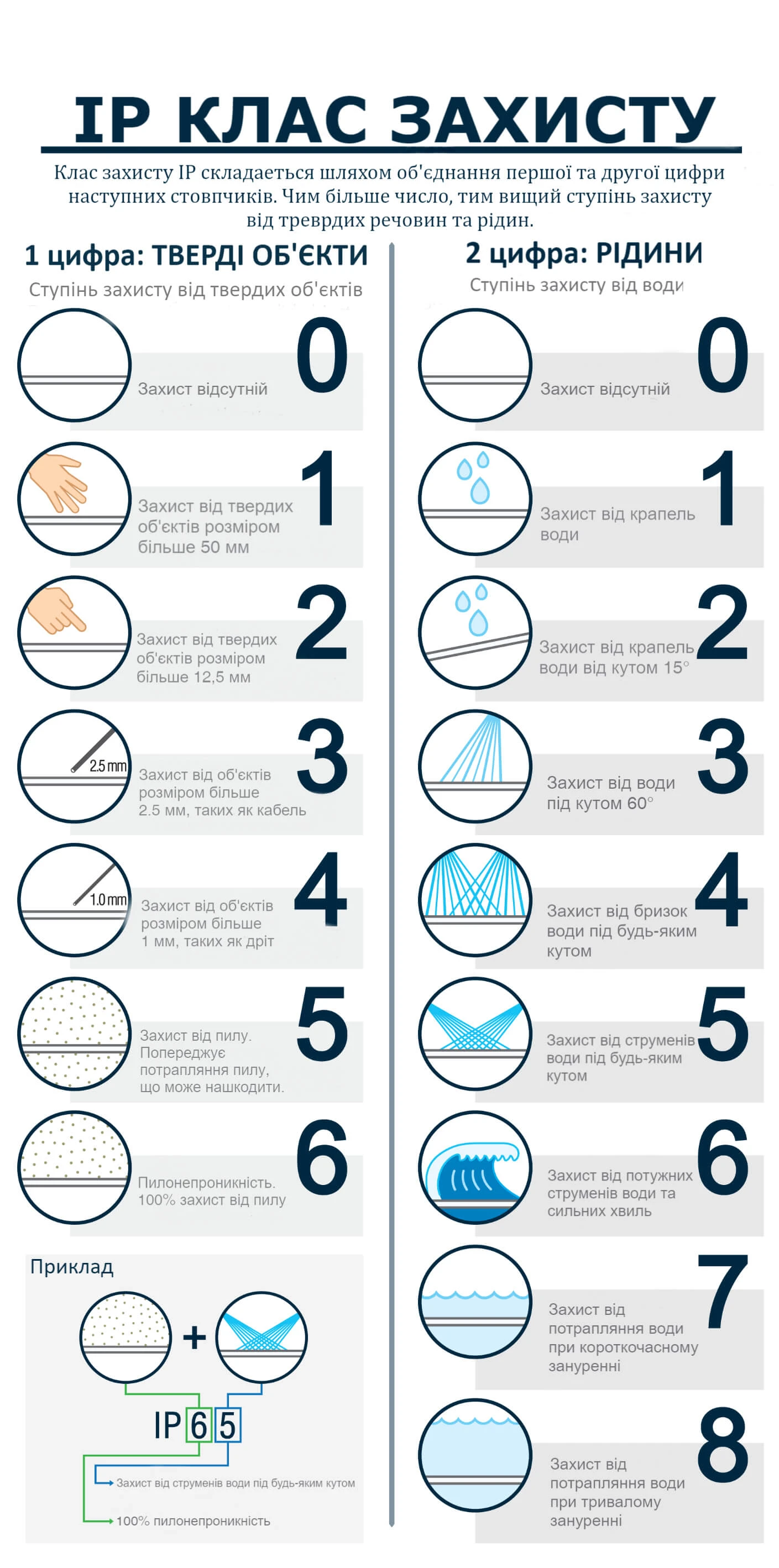

Ступені захисту IP таблиця

Ступінь захисту IP для ванної

Якщо ви купуєте світильники у ванну чи інші побутові електронні пристрої, то потрібно розуміти, що вони можуть контактувати з водою чи вологим повітрям. Розглянемо рекомендації для різних зон в кімнаті:

• Зона 0 - знаходиться всередині ванни або душової кабіни. Тут потрібен найбезпечніший захищеність, адже в цьому місці більше всього води. Тоді щонайменше потрібно придбати виріб зі стандартом ІР67. Тоді він буде повністю захищений - пилу і занурення у воду.
• Зона 1 - розташована вище ванни і душової кабіни до висоти 2,25 метра над підлогою. Тут обладнання має захищеності ІР65. Завдяки цьому прилад буде захищено зі струменів, які можуть бути направлені з різних напрямків.
• Зона 2 - знаходиться до 0,6 метра скраю ванни або душової кабіни, до висоти 2,25 метра. Рекомендацією є ІР44 - не нижче. Тоді пристрій буде захищено - бризок з різних напрямків.
• Зона 3 - розташована за межами зони 2, де немає прямого контакту з водою. Достатнім буде ступінь ІР21. Він захистить - крапель, які потрапляють на виріб вертикально.

Обирають захищеність приладу, обираючи місця його встановлення і можливого контакту з водою.

Ступінь захисту IP для вулиці

Світильники вуличні різного діаметру повинні бути захищеними - бруду, дощу, снігу та інших погодних умов. Ось кілька порад:

• IP44 - рівень, який потрібен для приладів, що встановлені під навісом чи там, де немає прямого впливу снігу і дощу. Так вони будуть захищені від бризок води і твердих предметів, розмірами більше 1 мм.
• IP54 - обмежено захищає з бризок води і проникнення пилу. Підійде, коли виріб встановлюється в місці часткового захищеності погодних умов.
• IP65 - повністю захищає пилу і струменю води різного напрямку. Потрібен, коли обладнання знаходиться на відкритому повітрі з впливом дощу.
• IP66 - для сильного струменя води і повністю з проникнення пилу. Надійний варіант для суворих зовнішніх умов, коли є сильні дощі і вітри.
• IP67 - повністю захистить від пилу і занурення в воду. Підходить, коли прилад частково занурено у воду або коли сильно піддається впливу дощу.
• IP68 - маркування, яке має максимальний рівень захищеності поверхонь. Забезпечує тривале занурення у воду. Підходить до найсуворіших погодних умов. Тому прикладом підводні ліхтарі і пристрої, встановлені у вологому місці.

В цілому, якщо ви плануєте установку світильника на вулиці, то краще щоб вони були захищені стандартом ІР65 і вище.

Якщо ви будете знати всі особливості ІР, то зможете правильно вибрати і встановити електронні вироби так, як того вимагають їх умови експлуатації. Зробивши правильний вибір, обладнання буде довговічним та безперебійно працювати. Знижується ризик, що воно буде пошкоджене так як до нього потрапила вода, механічний пил. Поради з цієї статті допоможуть вам в цьому питанні. Тож бажаємо вам гарного вибору і приємних вражень від покупки вдалого світильника. Це допоможе насолодитися всіма його перевагами.
